STJ03B双组份打胶机

产品分类:中空玻璃及幕墙设备 产品型号:STJ03B

性能概述:若打胶机长期处于潮湿的环境中,而且不注意对设备的保养,那打胶机设备很容易会受潮,受潮容易对设备造成损坏而且影响点胶使用,那打胶机受

24小时咨询热线:0531-89290299

产品详情

双组份打胶机
STJ03B型双组份打胶机
● 性能概述/Machine Introduction
STJ03B型双组份打胶机是我公司自行研制生产的一种全气动打胶机。该机采用全气动控制,主要零部件采用国际名牌产品,马达采用韩国马达,气动元件选用正品AIRTIC,密封件选用德国德氏封,寿命长,性能稳定可靠。
该机外形美观简洁、结构紧凑,易于维护;打胶效率高,连续性好,混合均匀无色差,混胶效果不受环境温度影响;设有管路高压安全保护装置和过载保护系统,有效防止胶管爆裂,减少故障率,使得操作更加简单安全。A胶泵、B胶泵和配比泵的高压阀口均采用硬质合金(国内仅两家采用这种材质),硬度可达HRC85o,能有效避免因胶中的硬质颗粒损坏阀口。使得性能更加稳定,寿命更长。
在STJ03基础上增加万向旋转结构,使得打胶范围更广,操作更容易。
比例泵部分采用阀泵分离式,使得清理更加方便。这种结构是国内外独一家。
胶枪采用优质不锈钢材料,耐压高。混胶系统采用国际流行的静态混合器。由于不锈钢混合芯表面光滑,有效降低了管道阻力,在同等压力下出胶量大。
●  结构特点/Main Features

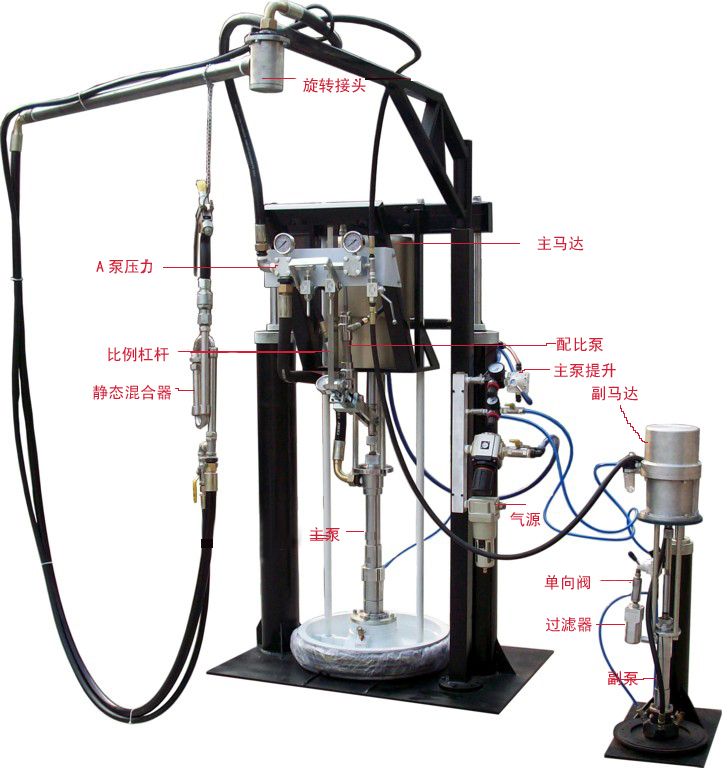

▲ STJ03B型双组份打胶机主要有A胶泵、B胶泵和配比泵、升降结构、比例检测系统、混胶系统及气动控制系统组成。
▲ 动力系统采用韩国进口。
▲ 胶泵: A胶泵、B胶泵和配比泵均采用我公司研制的高粘度流体往复式高压柱塞泵,结构简单,性能稳定。密封件采用强化聚四氟乙烯,耐摩擦抗腐蚀,可适用绝大多数化学溶剂。使得性能更加稳定,寿命更长。控制阀采用静面磨削,确保泵内压力无泄漏。
▲ 该系统为全封闭压盘密封,使得胶体与空气完全隔离,不反胶、不氧化。专用的反锥式逆止阀,有效隔离两种胶体,防止胶的互窜,避免因胶水互窜固化堵塞管路。高粘度液体专用安全阀有效防止胶管爆裂,降低故障率。
▲ 升降系统采用手动转阀控制。比例调节可通过调整滑块在摆动杆上的位置来改变,当达到要求时拧紧螺母即可。
▲ 比例测试时,打开球阀将两种组份的出胶压力调一致,用量杯接入即可测其比例。
● 适用胶种:硅酮结构胶、聚硫胶、聚氨脂胶、环氧树脂胶等绝大部分双组份胶。
●可加装电加热保温装置。
●主要工作参数/Main Technique Parameter

主马达增压比 50:1(可定制55:1)
副马达增压比 12:1
主泵额定打胶压力 28MPa
副泵额定打胶压力 10MPa
配比泵额定工作压力 25MPa(可定制28MPa)
适合粘度 380Pa.s(B胶280Pa.S)以下
胶枪额定压力 28MPa
主副马达额定气源压力 0.15—0.55MPa
主泵升降方式 双立柱气缸(碳钢)
主泵压盘下压压力 150-400Kgf
副泵升降方式 单立柱气缸(碳钢)(可定制双立柱)
副泵压盘下压压力 30—80Kgf
最大耗气量 0.8m³/min
A胶桶直径 570mm
B胶桶直径 285mm
A/B配比调整范围 8:1—12:1(体积比)
喷枪悬挂方式 大口径旋转接头
静态混合器 不锈钢静态混合器 直径12.7mm
胶枪与静态混合器连接方式 旋转接头
胶枪开关针阀材质 硬质合金
固化剂过滤器 标配
设备外形(长*宽*高) 1200*1200*2500
设备重量 400kg
